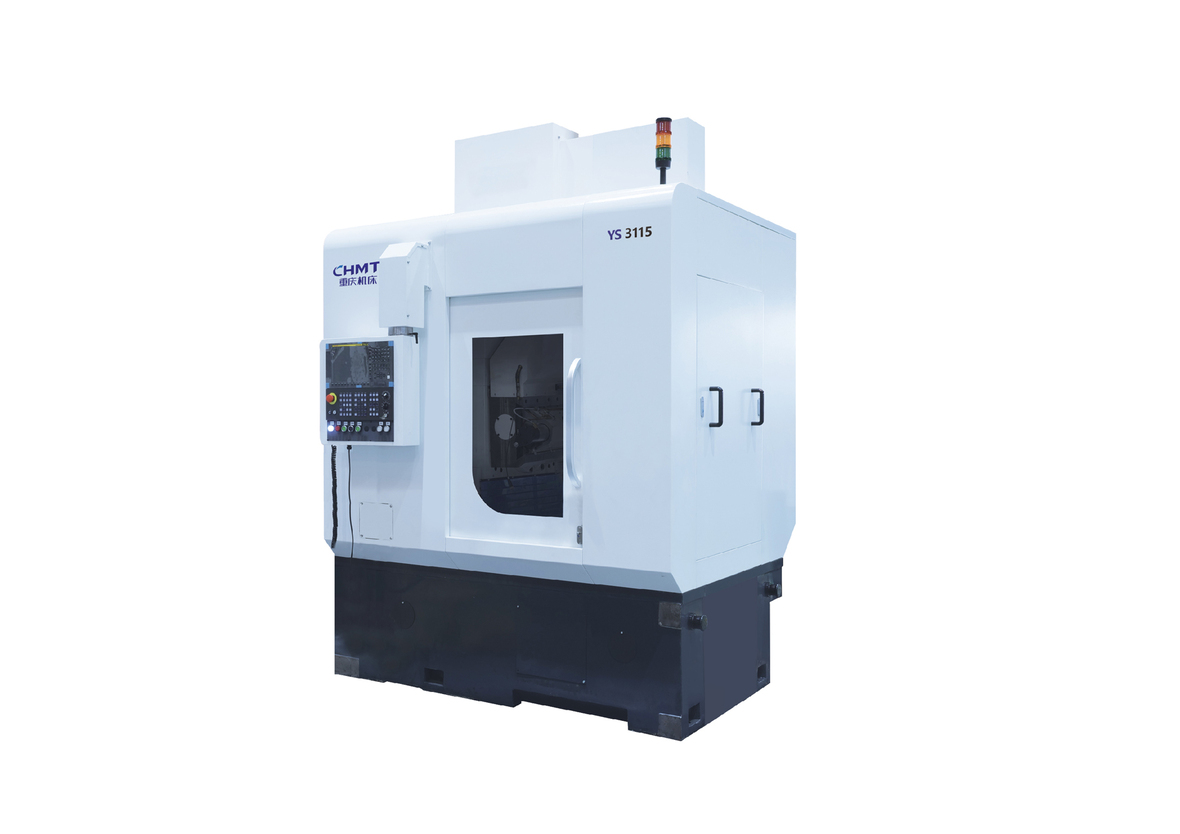

YS3115(CDR)/YH3115(CDR)

系列數控高速滾齒機

機床主要用于汽車制造業、摩托車、電動工具、機械維修等行業，按展成法原理可實現圓柱直齒輪、斜齒輪（軸齒輪、盤齒輪）、小錐度齒輪、鼓形齒輪、花鍵、鏈輪等零件的加工。機床加工精度可達GB/T10095.1-2008標準6級

所屬分類滾齒機

立即咨詢返回列表

詳細信息

機床主要性能、特點：

◆ 機床為六軸/十軸四聯動數控高效干切滾齒機；

YS3115/YS3115-CDR機床各數控運動軸均由獨立交流伺服電機驅動，B軸采用大功率主軸伺服電機通過三級高精度斜齒輪副傳動，并且末端具有消除間隙的結構。C軸采用高精度斜齒輪副實現高速高精度分度。YH3115/YH3115CNC-CDR機床B軸采用內置電機直接驅動，C軸采用內置力矩電機直接驅動驅動；工作臺主軸采用高精度角接觸球軸承支承。

◆ 機床采用立式布局結構，直線運動軸采用滾動直線導軌，床身切削區采用大斜角實現切屑的快速排放，減小機床的熱變形。

◆ 機床具有全封閉防護罩、粉塵收集裝置、自動排屑裝置、工件自動夾緊裝置等；可選配自動上下料單元和工件料倉，能方便地和其它機床組成齒輪自動加工生產線。

◆ 機床可配置倒棱、去毛刺機構，實現多工序的功能復合。

◆ 機床具有良好的人機對話界面（HMI），參數化編程功能，系統自診斷功能。

◆ 機床可配置FANUC系統或者SIEMENS系統。

機床主要技術、規格參數：

序號	主要技術規格		參數規格
序號	主要技術規格		YS3115(CDR)	YH3115(CDR)
1	最大工件直徑	mm	150	150
2	最大工件模數	mm	4	4
3	刀架最大回轉角度	度	±45°	±45°
4	滾刀主軸最高轉速	r/min	1500	2500
5	工作臺最高轉速	r/min	200	300
6	最大裝刀尺寸(直徑×長度)	mm	Φ110×180	Φ110×180
7	滾刀最大軸向移動量	mm	150	150
8	滾刀中心至工作臺回轉中心距離	mm	15-175	15-175
9	滾刀中心至工作臺面距離	mm	200-470	200-470

倒棱裝置的主要參數
1	最大加工工件直徑	mm	150
2	最大工件齒底直徑	mm	15
3	最大加工工件模數	mm	4
4	工件齒寬	mm	5~50
5	倒棱刀裝刀直徑	mm	Φ200×210
6	倒棱刀中心至工件中心距離	mm	110-285
7	倒棱刀安裝端面距工作臺距離	mm	200-385
