機床主要性能、特點：

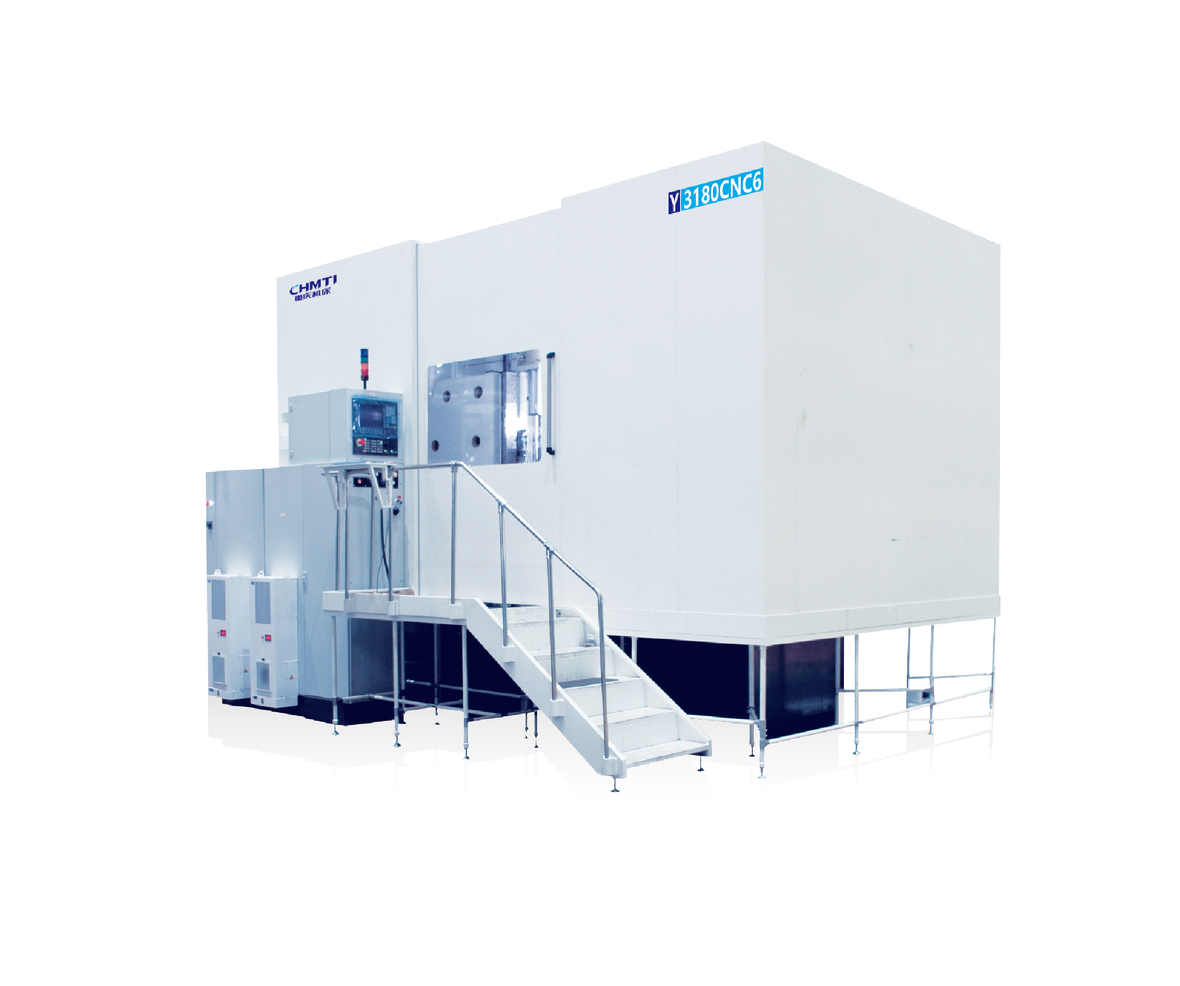

? ? ? ?◆機床為六軸四聯動大型數控滾齒機。
? ? ? ◆機床采用工作臺固定，立柱移動完成徑向進給的立式布局，機床具有全封閉護罩、油霧收集裝置、自動排屑裝置，可選配工件自動夾緊裝置。
? ? ? ◆滾刀主軸采用高精密齒輪傳動，工作臺采用雙蝸桿蝸輪傳動；徑向進給和軸向進給軸為矩形鑲鋼導軌、滾動導軌塊支承；整機精度高、剛性好。
? ? ? ◆機床適用于高速涂層滾刀、硬質合金刀片滾刀的高效加工。
機床主要技術、規格參數：
| 主要技術規格 |
序號 |
參數 |
||||
|---|---|---|---|---|---|---|
|
Y3180CNC6 |
Y31125CNC6 | Y31160CNC6 | Y31200CNC6 | |||
|
1 |
最大工件直徑 |
mm |
800 |
1250 |
1600 |
2000 |
|
2 |
最大工件模數 |
mm |
18 | 18 |
27 |
27 |
|
3 |
刀架最大回轉角度 |
度 |
±45° |
±45° |
±45° |
±45° |
|
4 |
滾刀主軸最高轉速 |
r/min |
275/350/500 |
275/350/500 |
220 |
220 |
|
5 |
工作臺最高轉速 |
r/min |
24 |
24 |
8 |
8 |
|
6 |
最大裝刀尺寸(直徑×長度) |
mm |
Φ240×300 |
Φ240×300 |
Φ400×500 |
Φ400×500 |
|
7 |
滾刀最大軸向移動量 |
mm |
300 |
300 |
400 |
400 |
|
8 |
滾刀中心至工作臺回轉中心距離 |
mm |
75-560 | 100-780 | 150-1050 | 150-1200 |
|
9 |
滾刀中心至工作臺面距離 |
mm |
200-800 | 450-1050 |
470-1770 |
470-1770 |
|
10 |
工作臺承重 | T | 5 | 7 | 20 | 20 |
|
11 |
主電機功率 | KW | 33 | 33 | 43 | 43 |
?
